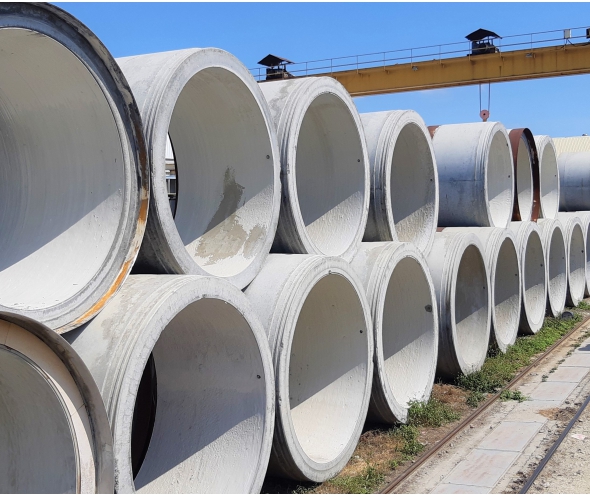

鋼筋混凝土管(B、C型)

PVC材質具有高伸縮性,當受地下水壓時不易損壞,而且有T型鑽石鍵機械式的嵌入混凝土管內壁,把裹力強不易剝落,塑膠裡襯之高伸長率及抗拉強度可承受因載重而造成混凝土龜裂之拉伸。

下載型錄PDF

PRODUCTS產品介紹

--鋼筋混凝土管 --

單位.KN/m(kgf/m)

標稱
管徑
(mm)
管厚度
(mm)
外壓強度(最小值)裂紋0.3mmAe(cm2)
有效斷面積
Fa(tf)
三級四級五級σc=500
(kgf/cm2)
σc=700
(kgf/cm2)
100011065 (6,630)110 (10,200)145 (14,790)3491.7435.9611.6
110011671.5 (7,290)110 (11,220)195.5 (16,270)4055.3527.2709.7
標稱管徑(mm)1000
外壓強度(最小值)裂紋0.3mm
三級四級五級
65 (6,630)110 (10,200)145 (14,790)
Ae(cm2)
有效斷面積
3491.7
外壓強度(最小值)裂紋0.3mm
σc=500 (kgf/cm2)σc=700 (kgf/cm2)
435.9611.6
標稱管徑(mm)1100
外壓強度(最小值)裂紋0.3mm
三級四級五級
71.5 (7,290)110 (11,220)195.5 (16,270)
Ae(cm2)
有效斷面積
4055.3
外壓強度(最小值)裂紋0.3mm
σc=500 (kgf/cm2)σc=700 (kgf/cm2)
527.2709.7
備 考:混凝土管之破壞強度為裂紋強度1.5倍。
檢 驗:依CNS484(混凝土管檢驗法)。
標 示:混凝土管標稱管徑係指管身部份之內徑,標稱管徑D為1000mm之下水道用鋼筋混凝土管(推進施工法),其標示符號為:混凝土管(下水道推進施工法用)。1000 CNS 3905。
參 考:
  • 四級管之外壓強度為標稱管徑(mm)乘以0.1KN/m。
  • 一級管之外壓強度為四級管之40%。
  • 二級管之外壓強度為四級管之50%。
  • 三級管之外壓強度為四級管之65%。
  • 四級管之外壓強度為四級管之145%。
Fa:管身容許推進力
Fa:依σma.Ae
oma:混凝土容許平均壓縮力度依日本下水道協會規格(JSWAS A-2)
當σc=500時 σma=130
當σc=700時 σma=175
Ae=(D12_D2) π/4
σc=700kgf/cm2 使用場合
  • 先發管+40%
  • 中壓管+20%
  • 長距離推薦
  • 高安全係數
  • 五級管
